Hulajnoga elektryczna DIY: Zbuduj i jeździj legalnie!

Budowa własnej hulajnogi elektrycznej to fascynujące wyzwanie, które pozwala nie tylko zaoszczędzić pieniądze w porównaniu do zakupu gotowego modelu, ale przede wszystkim daje ogromną satysfakcję z samodzielnego stworzenia czegoś unikalnego. Ten kompleksowy przewodnik przeprowadzi Cię przez cały proces od wyboru odpowiednich części, przez montaż, aż po zrozumienie kluczowych przepisów prawnych w Polsce.

Hulajnoga elektryczna DIY: czy to projekt dla ciebie? Poznaj koszty i wyzwania

Decyzja o budowie własnej hulajnogi elektrycznej to coś więcej niż tylko chęć posiadania nowego pojazdu. To przede wszystkim szansa na stworzenie maszyny idealnie dopasowanej do Twoich potrzeb od mocy silnika, przez pojemność baterii, aż po design. Samodzielne składanie pozwala na dogłębne zrozumienie działania każdego komponentu, co jest nieocenioną wiedzą dla każdego fana technologii. Satysfakcja z pierwszego przejazdu na czymś, co sam zbudowałeś, jest bezcenna. To projekt, który rozwija umiejętności techniczne, uczy cierpliwości i daje poczucie spełnienia.

Budżet potrzebny na budowę hulajnogi elektrycznej DIY może się znacząco różnić, ale realistycznie należy przygotować się na wydatek rzędu 1000 zł do ponad 3000 zł. Cena ta jest ściśle powiązana z jakością i mocą wybieranych komponentów. Największą część kosztów pochłaniają zazwyczaj bateria oraz silnik. Przykładowy rozkład kosztów może wyglądać następująco:

• Silnik BLDC: 300 - 1000 zł
• Bateria litowo-jonowa (z BMS): 500 - 1500 zł
• Kontroler silnika (ESC): 100 - 300 zł
• Rama (lub adaptacja istniejącej): 100 - 500 zł
• Manetka, hamulce, oświetlenie, akcesoria: 100 - 300 zł

Pamiętaj, że są to wartości orientacyjne, a ceny mogą się wahać w zależności od dostawcy i specyfikacji. Inwestycja w wyższej jakości komponenty zazwyczaj przekłada się na lepszą wydajność, większy zasięg i dłuższą żywotność pojazdu.

Realizacja projektu budowy hulajnogi elektrycznej DIY wymaga pewnego zestawu umiejętności. Podstawowa wiedza z zakresu elektroniki jest niezbędna do prawidłowego podłączenia wszystkich komponentów, zwłaszcza baterii, kontrolera i silnika. Znajomość podstaw mechaniki przyda się podczas montażu ramy, kół i układu hamulcowego. Umiejętność lutowania jest kluczowa do tworzenia trwałych i bezpiecznych połączeń elektrycznych. W niektórych przypadkach może być również konieczne programowanie kontrolera (ESC), aby dostosować parametry jazdy do własnych preferencji i wymogów prawnych. To projekt zdecydowanie dla osób, które lubią majsterkować i nie boją się wyzwań technicznych.

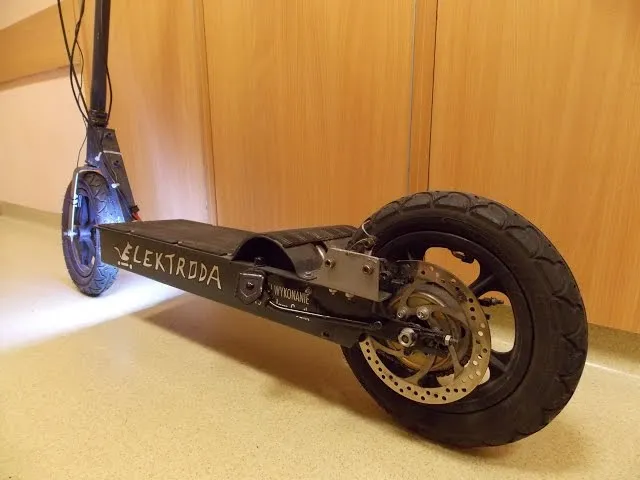

Komponenty to podstawa: co musisz kupić, aby zacząć?

Wybór odpowiedniego silnika bezszczotkowego (BLDC) jest jednym z kluczowych etapów budowy. Najczęściej stosowanym rozwiązaniem jest silnik zintegrowany z piastą tylnego koła. Dostępne moce silników, takie jak 350W, 500W, a nawet więcej, pozwalają na dopasowanie wydajności do potrzeb. Przy wyborze należy wziąć pod uwagę przede wszystkim wagę użytkownika oraz oczekiwaną prędkość i zdolność do pokonywania wzniesień. Silnik o mocy 350W będzie odpowiedni dla lżejszych użytkowników i płaskiego terenu, podczas gdy mocniejsze jednostki (500W i więcej) zapewnią lepsze osiągi w trudniejszych warunkach.

Kontroler silnika, często określany jako ESC (Electronic Speed Controller), jest mózgiem całej hulajnogi. Odpowiada za zarządzanie przepływem prądu z baterii do silnika, co bezpośrednio wpływa na prędkość, przyspieszenie i hamowanie pojazdu. Kluczowe jest, aby kontroler był kompatybilny z wybranym silnikiem (zarówno pod względem napięcia, jak i ilości faz) oraz baterią. Dobry kontroler oferuje również szereg funkcji, takich jak regulacja siły hamowania czy tryby jazdy, które można dostosować do własnych preferencji.

Baterie litowo-jonowe są obecnie standardem w pojazdach elektrycznych ze względu na ich wysoką gęstość energii i stosunkowo długą żywotność. W projektach DIY często wykorzystuje się pakiety ogniw, na przykład w konfiguracji 10s4p (10 ogniw połączonych szeregowo, tworzących napięcie, i 4 takie grupy połączone równolegle, zwiększające pojemność). Niezwykle ważnym elementem jest system zarządzania baterią (BMS). BMS pełni kluczową rolę w zapewnieniu bezpieczeństwa, chroniąc baterię przed przeładowaniem, nadmiernym rozładowaniem, zwarciem i przegrzaniem. Odpowiednio dobrany BMS znacząco wydłuża żywotność akumulatora. Pojemność baterii, wyrażana w amperogodzinach (Ah) lub watogodzinach (Wh), bezpośrednio przekłada się na oczekiwany zasięg hulajnogi im większa pojemność, tym dalej można pojechać na jednym ładowaniu.

Wybór ramy i podwozia to kolejny ważny krok. Jedną z popularnych i często najtańszych opcji jest adaptacja istniejącej ramy, na przykład z hulajnogi wyczynowej lub starszego modelu. Pozwala to obniżyć koszty i przyspieszyć proces budowy, ponieważ wiele elementów konstrukcyjnych jest już gotowych. Alternatywnie, można zbudować ramę od zera, co daje pełną swobodę projektową, ale wymaga większych umiejętności i narzędzi. Niezależnie od wybranej metody, należy pamiętać o limitach prawnych dotyczących wymiarów pojazdu w Polsce: szerokość nie może przekraczać 0,9 metra, a długość 1,4 metra.

• Adaptacja ramy:
  • Zalety: niższe koszty, szybszy montaż, gotowa konstrukcja.
  • Wady: ograniczone możliwości personalizacji, potencjalne problemy z dopasowaniem komponentów.
• Budowa ramy od zera:
  • Zalety: pełna swoboda projektowa, idealne dopasowanie do komponentów, unikalny wygląd.
  • Wady: wyższe koszty, wymaga większych umiejętności i narzędzi, czasochłonność.

Elementy sterowania i hamowania są kluczowe dla bezpieczeństwa i komfortu jazdy. Wśród opcji sterowania znajdziemy różne rodzaje manetek gazu od prostych przycisków po bardziej ergonomiczne manetki kciukowe lub obrotowe. Równie ważne jest dobranie skutecznych hamulców. Najpopularniejsze rozwiązania to hamulce tarczowe (mechaniczne lub hydrauliczne), które oferują najlepszą siłę hamowania, oraz hamulce bębnowe, które są bardziej odporne na warunki atmosferyczne. Niezbędne są również odpowiednie klamki hamulcowe, które powinny być wygodne w użyciu i dobrze dopasowane do układu hamulcowego.

• Manetki gazu: kciukowe, obrotowe, przyciskowe.
• Hamulce: tarczowe (mechaniczne, hydrauliczne), bębnowe.
• Klamki hamulcowe: dopasowane do typu hamulców i ergonomii.

Budowa krok po kroku: od części do pierwszego przejazdu

1. Przygotowanie ramy i montaż silnika: Rozpocznij od przygotowania wybranej ramy. Jeśli używasz gotowej ramy, upewnij się, że jest wolna od rdzy i uszkodzeń. W razie potrzeby dokonaj modyfikacji, aby pomieścić baterię i kontroler. Następnie zamontuj silnik w piaście koła. Zazwyczaj wymaga to umieszczenia koła z silnikiem w widelcu ramy i dokręcenia śrub mocujących. Upewnij się, że silnik jest stabilnie zamocowany i nie ma luzów.
2. Połączenie elektroniki: Bezpieczne połączenie wszystkich komponentów elektrycznych jest absolutnie kluczowe. Należy starannie połączyć silnik, kontroler (ESC), baterię (z uwzględnieniem BMS), manetkę gazu oraz klamki hamulcowe (jeśli posiadają czujniki odcinające zasilanie). Zawsze sprawdzaj polaryzację podłączanych przewodów (+ i -), aby uniknąć uszkodzenia komponentów. Używaj odpowiedniej izolacji do zabezpieczenia połączeń i staraj się unikać zwarć. Szczegółowe schematy połączeń często zależą od konkretnych modeli użytych części, dlatego warto zapoznać się z instrukcjami producentów.
3. Programowanie kontrolera (ESC): Wiele nowoczesnych kontrolerów wymaga konfiguracji lub programowania, aby optymalnie współpracować z silnikiem i baterią. Często odbywa się to za pomocą dedykowanej aplikacji na smartfona lub przez podłączenie wyświetlacza. Podczas programowania można ustawić kluczowe parametry, takie jak maksymalna prędkość (pamiętaj o prawnym limicie 20 km/h!), charakterystyka przyspieszenia, siła hamowania czy tryby jazdy. Dokładne ustawienia zależą od Twoich preferencji i specyfikacji komponentów.
4. Finalny montaż i zabezpieczenie: Po podłączeniu i skonfigurowaniu elektroniki, nadszedł czas na finalny montaż. Postaraj się estetycznie i bezpiecznie ukryć wszystkie przewody, na przykład w specjalnych peszlach lub kanałach w ramie. Zamontuj obudowę chroniącą elektronikę (kontroler, BMS, złącza) przed wilgocią i uszkodzeniami mechanicznymi. Upewnij się, że bateria jest bezpiecznie zamocowana i nie ma możliwości przemieszczania się podczas jazdy.

Kluczowe aspekty prawne w Polsce: co musisz wiedzieć o swoim UTO?

Jeśli budujesz własną hulajnogę elektryczną, musisz wiedzieć, że w Polsce jest ona klasyfikowana jako Urządzenie Transportu Osobistego (UTO). Oznacza to, że podlega ona szczególnym przepisom, które mają na celu zapewnienie bezpieczeństwa zarówno użytkownikowi, jak i innym uczestnikom ruchu drogowego. Dostosowanie projektu do wymogów prawnych jest nie tylko kwestią uniknięcia potencjalnych mandatów czy problemów z policją, ale przede wszystkim gwarancją bezpiecznego i legalnego poruszania się po drogach publicznych, ścieżkach rowerowych czy chodnikach.

Aby Twoja hulajnoga elektryczna DIY była legalna w Polsce i mogła poruszać się po drogach publicznych, musi spełniać następujące, kluczowe ograniczenia:

• Maksymalna prędkość konstrukcyjna: Pojazd nie może przekraczać 20 km/h. Konieczne jest zastosowanie ogranicznika prędkości w kontrolerze.
• Masa własna: Hulajnoga nie może ważyć więcej niż 30 kg.
• Szerokość: Dopuszczalna szerokość pojazdu to maksymalnie 0,9 metra.
• Długość: Długość hulajnogi nie może przekraczać 1,4 metra.

Zgodnie z polskimi przepisami, hulajnoga elektryczna jest klasyfikowana jako urządzenie transportu osobistego (UTO). Aby legalnie poruszać się po drogach publicznych, musi spełniać określone wymagania: szerokość nieprzekraczająca 0,9 m, długość do 1,4 m, masa własna do 30 kg oraz maksymalna prędkość konstrukcyjna ograniczona do 20 km/h.

Oprócz parametrów konstrukcyjnych, Twoja hulajnoga elektryczna DIY musi być również wyposażona w niezbędne elementy, które zapewnią bezpieczeństwo i zgodność z przepisami. Obowiązkowe jest posiadanie oświetlenia zarówno przedniego, emitującego białe światło, jak i tylnego, emitującego czerwone światło. Niezbędny jest także dzwonek, który pozwoli Ci zasygnalizować swoją obecność innym uczestnikom ruchu. Te elementy są kluczowe nie tylko dla spełnienia wymogów prawnych, ale przede wszystkim dla Twojego bezpieczeństwa.

Najczęstsze błędy i problemy: jak ich uniknąć przy budowie?

Jednym z częstszych problemów, z jakimi mogą borykać się konstruktorzy hulajnóg elektrycznych, jest przegrzewający się silnik lub kontroler. Zazwyczaj wynika to z niewłaściwego doboru mocy komponentów do obciążenia, braku odpowiedniej wentylacji lub przeciążenia pojazdu. Aby temu zapobiec, należy dokładnie dobrać moc silnika i kontrolera do wagi użytkownika i terenu, po którym będzie się poruszał. Warto również rozważyć zastosowanie radiatorów na kontrolerze i zadbać o cyrkulację powietrza w obudowie. Regularne monitorowanie temperatury komponentów podczas jazdy może pomóc we wczesnym wykryciu problemu.

Ryzyko związane z niewłaściwym doborem lub brakiem systemu BMS jest niezwykle wysokie i może prowadzić do poważnych konsekwencji. Jak już wspomniano, BMS jest kluczowy dla bezpieczeństwa baterii. Jego brak lub wadliwe działanie może skutkować przeładowaniem (co grozi pożarem), nadmiernym rozładowaniem (co trwale uszkadza ogniwa) lub przepływem zbyt wysokiego prądu, prowadzącym do przegrzania i uszkodzenia baterii. Dlatego zawsze należy stosować sprawdzony i odpowiednio dobrany BMS, który będzie współpracował z Twoim pakietem ogniw.

Problemy z zasięgiem hulajnogi DIY to kolejna kwestia, która często spędza sen z powiek konstruktorom. Zasięg jest wypadkową wielu czynników:

• Pojemność baterii: Im większa, tym potencjalnie dalszy zasięg.
• Efektywność silnika i kontrolera: Nowocześniejsze i lepiej dopasowane komponenty zużywają mniej energii.
• Styl jazdy: Agresywne przyspieszanie i częste hamowanie skracają zasięg.
• Waga użytkownika i bagażu: Większe obciążenie wymaga więcej energii.
• Teren i warunki drogowe: Jazda pod górę lub po nierównym terenie zużywa więcej prądu.
• Ciśnienie w oponach: Zbyt niskie ciśnienie zwiększa opory toczenia.

Aby zoptymalizować zasięg, warto dbać o regularne pompowanie opon, unikać gwałtownych przyspieszeń i hamowań, a także dostosować moc pojazdu do swoich realnych potrzeb.

Twoja pierwsza jazda i co dalej? Konserwacja i możliwe ulepszenia

Przed pierwszym uruchomieniem hulajnogi elektrycznej DIY konieczne jest przeprowadzenie dokładnej kontroli. Oto lista kluczowych elementów do sprawdzenia:

1. Poprawność wszystkich połączeń elektrycznych (czy są dobrze zaizolowane i mocno osadzone).
2. Działanie hamulców (czy są skuteczne i płynnie działają).
3. Poprawne działanie oświetlenia (przedniego i tylnego).
4. Ciśnienie w oponach (czy jest zgodne z zaleceniami producenta).
5. Ustawienia kontrolera (czy prędkość maksymalna jest ograniczona do 20 km/h).
6. Stabilność mocowania wszystkich elementów (baterii, kontrolera, kierownicy).

Regularna konserwacja jest kluczowa dla długowieczności i niezawodności Twojej hulajnogi elektrycznej DIY. Pamiętaj o:

• Pielęgnacji baterii: Unikaj ekstremalnych temperatur (zarówno bardzo wysokich, jak i niskich) i staraj się nie dopuszczać do całkowitego rozładowania.
• Regularnym sprawdzaniu ciśnienia w oponach: Prawidłowe ciśnienie zmniejsza opory toczenia i zwiększa zasięg.
• Regulacji hamulców: Upewnij się, że hamulce są zawsze w pełni sprawne.
• Kontroli połączeń śrubowych: Sprawdzaj, czy wszystkie śruby i nakrętki są dokręcone.

Gdy Twoja hulajnoga jest już gotowa i działa bez zarzutu, możesz zacząć myśleć o przyszłych ulepszeniach. Oto kilka pomysłów:

• Zwiększenie zasięgu: Montaż większej baterii lub dodanie dodatkowego pakietu.
• Poprawa komfortu jazdy: Instalacja amortyzatorów (przedniego, tylnego lub obu).
• Ulepszenie oświetlenia: Montaż mocniejszych świateł LED dla lepszej widoczności w nocy.
• Zmiana opon: Na bardziej terenowe lub szybsze, w zależności od potrzeb.
• Dodanie dodatkowych funkcji: Na przykład wyświetlacza pokazującego więcej parametrów jazdy.

Przeczytaj również: Jak zrobić ozdoby świąteczne? Proste DIY z natury i recyklingu

Twoja droga z DIY: co dalej z własną hulajnogą elektryczną?

Mam nadzieję, że ten przewodnik okazał się dla Ciebie cennym źródłem wiedzy. Przeszliśmy przez wszystkie kluczowe etapy budowy własnej hulajnogi elektrycznej od zrozumienia kosztów i wymaganych umiejętności, przez wybór i montaż komponentów, aż po najważniejsze aspekty prawne w Polsce. Teraz masz solidne podstawy, aby rozpocząć swój własny projekt i cieszyć się unikalnym pojazdem stworzonym własnymi rękami.

• Budowa własnej hulajnogi DIY to projekt wymagający, ale dający ogromną satysfakcję i możliwość personalizacji pojazdu.
• Kluczowe komponenty to silnik BLDC, kontroler ESC, bateria z BMS, rama, manetka i hamulce; koszty wahają się od 1000 do ponad 3000 zł.
• Pamiętaj o ścisłym przestrzeganiu polskich przepisów dotyczących Urządzeń Transportu Osobistego (UTO): prędkość do 20 km/h, masa do 30 kg, wymiary 0,9m x 1,4m.
• Bezpieczeństwo przede wszystkim: zadbaj o skuteczne hamulce, oświetlenie i dzwonek.

Z mojego doświadczenia wynika, że największą przeszkodą dla wielu osób jest sam pierwszy krok przełamanie bariery psychologicznej i rozpoczęcie zbierania części. Pamiętaj jednak, że każdy ekspert kiedyś zaczynał. Nie zniechęcaj się drobnymi trudnościami, a satysfakcja z ukończonego projektu wynagrodzi Ci włożony wysiłek. Moim zdaniem, kluczem do sukcesu jest cierpliwość i dokładne planowanie każdego etapu.

A jakie są Twoje plany dotyczące budowy własnej hulajnogi elektrycznej? Czy masz już na oku konkretne komponenty, a może napotkałeś jakieś ciekawe rozwiązania podczas własnych poszukiwań? Podziel się swoimi przemyśleniami i doświadczeniami w komentarzach poniżej!
